二氧化硅是自然界中常見的一種物質，純凈的天然二氧化硅晶體，是一種硬脆性、難溶的無色透明的固體，常作為各類產品的制造原材料。雖然二氧化硅比較容易粉碎，但對均勻性的要求比較高，普通的研磨方法很難做到均勻研磨，要想提高二氧化硅的研磨均勻性，就需要使用研磨能量較高的儀器設備。

　　行星式球磨是利用研磨球高頻撞擊和強力摩擦來細致研磨樣品的一種方法，而行星式球磨機分為齒輪傳動和皮帶傳動，就機械結構和實際應用來說，皮帶傳動的行星球磨機轉速更高，研磨時產生的能量就更大。東方天凈TJX行星式球磨機是采用皮帶傳動的實驗室球磨機，并加入漲緊輪防止皮帶打滑，下面就來看看東方天凈行星式球磨機研磨二氧化硅的過程及結果報告。

二氧化硅研磨方案

研磨儀器：TJX-410行星式球磨儀

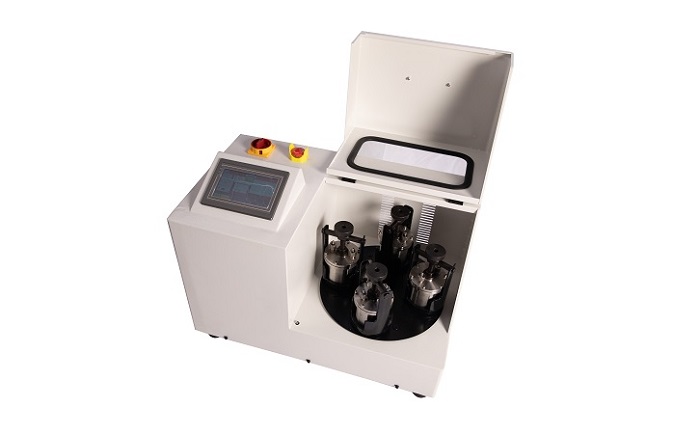

TJX行星式球磨儀

適配研磨套件：2個100ml的瑪瑙材質球磨罐，標配數量瑪瑙球

研磨方式：干法球磨

研磨時間：90分鐘

過程及結果：將適量二氧化硅顆粒和配置好的研磨球一起放入球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設定電機轉速為3000rpm（球磨罐自轉轉速約為1000rpm），研磨時間為90分鐘。

　　90分鐘后，即可得到研磨完成的二氧化硅材料，并在激光粒度分布儀中進行粒度分析，其中位粒徑D50為3.786μm。由于二氧化硅不與水反應，我們可以采取加超純水濕磨的方式進行研磨，研磨后樣品的中位粒徑D50為1.422μm，且部分顆粒達到百納米級。

樣品研磨后形態：

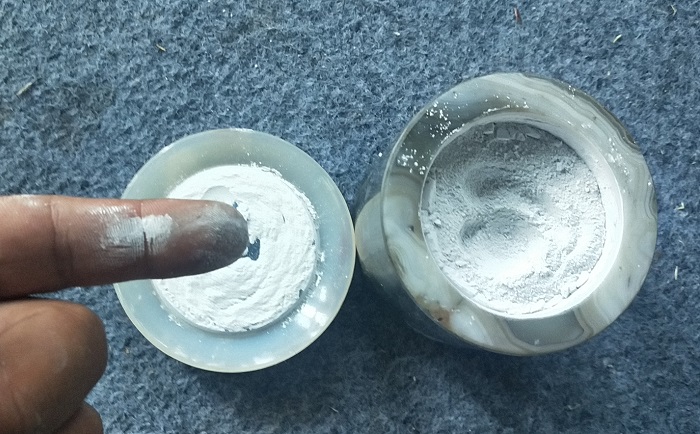

二氧化硅干法球磨后

二氧化硅研磨后顯微鏡圖

研磨后樣品的粒度分析報告：

東方天凈TJX行星式球磨儀濕法研磨二氧化硅粒度分析報告

*本報告實驗結果僅對該提供測試樣品負責

　　以上就是在實驗室中使用東方天凈TJX行星式球磨儀研磨二氧化硅的解決方案了，對于二氧化硅這類硬脆性的材料，行星式球磨才是其正確打開的方式，東方天凈TJX行星式球磨機采取皮帶加漲緊輪結合的傳動方式，提高了儀器的轉速，增加了研磨能量，確保了研磨的均勻性和重復性，從而實現二氧化硅的穩定研磨。
